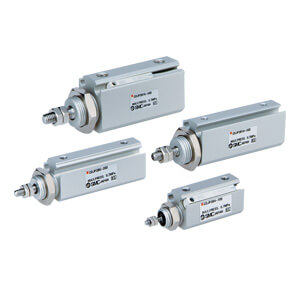

C(D)JP2, Stiftzylinder, doppeltwirkend, durchgehende Kolbenstange – CDJP2B6-25D-B

• Maschinenbauer, die kleine doppeltwirkende Stiftzylinder zum Spannen, Schieben oder Stoppen in ihren Maschinen kombinieren möchten, müssen oft zwischen den verfügbaren Komponenten und dem vorhandenen Platz jonglieren. Doch dank der Konstrukteure bei SMC, dem Weltmarktführer in der Pneumatiktechnologie, könnte diese Herausforderung mit der Einführung der neuen Stiftzylinderserie CJP2 der Vergangenheit angehören. Die Serie CJP2 ist jetzt in vier Bohrungsgrößen erhältlich und umfasst eine winzige, aber leistungsstarke 4-mm-Bohrungsgröße, was sie zum kleinsten doppeltwirkenden Stiftzylinder auf dem Markt macht. Die Serie wird durch Bohrungsgrößen von 6, 10 und 16 mm abgerundet, die alle über Gehäuse aus stranggepresstem Aluminium verfügen, wodurch sie nicht nur kompakt, sondern auch extrem leicht sind. Mit längeren Huboptionen von bis zu 40 mm, abhängig von der gewählten Bohrungsgröße, kann die gesamte CJP2-Serie mit direkt montierbaren SMC-Autoschaltern der Serie D-M9/D-A9 ausgestattet werden, ohne dass zusätzliche Montagehalterungen erforderlich sind. Weitere Optionen der CJP2 umfassen Gummipuffer für Stoßfestigkeit, die für einen leiseren Betrieb sorgen, sowie kundenspezifische Ausführungen, einschließlich hitze- und kältebeständiger Typen. Zu den Montagemöglichkeiten gehören Basis-/Paneel-, Flansch-, Fuß-, Gabelkopf- und Schwenkzapfenoptionen, und die neue Serie CJP2 ist vollständig austauschbar mit der bestehenden CJP-Serie von SMC.

Hauptmerkmale

• Das Gehäusematerial wurde von Messing auf Aluminium umgestellt, wodurch eine beeindruckende Gewichtsreduzierung erreicht wurde.
• Die Gesamtlänge des Zylinders wurde reduziert, was zu einem extrem kompakten Zylinder führt.
• Elektronische Autoschalter können jetzt ebenfalls montiert werden.
• Längere Huboptionen sind jetzt verfügbar.
• Interne Gummipuffer sorgen für einen leiseren Betrieb und eine längere Lebensdauer (bis zu 5 Millionen Zyklen).

Spezifikationen

• Magnet: D (Eingebaut)
• Montage: B (Basis)
• Bohrungsgröße: Ø6 mm
• Hub: 25 mm
• Kolbenstangenende: B (ohne Gewinde)
• Autoschalter: Kein Schalter
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m [bzw. entfällt bei keinem Schalter]
• Anzahl: 2 Stück [bzw. entfällt bei keinem Schalter]

Zusätzliche Informationen

• Teilenummer: CDJP2B6-25D-B
• Lieferzeit (Tage): 21
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
