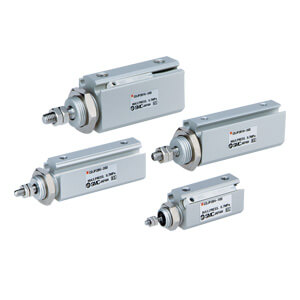

C(D)JP2, Stiftzylinder, doppeltwirkend, einfachwirkend – CDJP2B16-20D

• Maschinenbauer, die für Spann-, Schub- oder Stoppanwendungen in ihren Maschinen kleine doppeltwirkende Stiftzylinder kombinieren möchten, müssen oft einen Kompromiss zwischen den verfügbaren Komponenten und dem verfügbaren Platz finden. Dank der Entwicklungsingenieure von SMC, dem weltweit führenden Unternehmen für Pneumatiktechnologie, könnte diese Herausforderung mit der Einführung der neuen Stiftzylinder der Serie CJP2 jedoch der Vergangenheit angehören. Die Serie CJP2 ist jetzt mit vier Bohrungsdurchmessern erhältlich und umfasst eine winzige, aber leistungsstarke Variante mit 4 mm Bohrungsdurchmesser – damit ist sie die kleinste erhältliche doppeltwirkende Stiftzylinderserie. Die Serie wird durch Bohrungsdurchmesser von 6, 10 und 16 mm ergänzt. Alle Modelle verfügen über Gehäuse aus stranggepresstem Aluminium und sind dadurch nicht nur kompakt, sondern auch besonders leicht. Je nach gewähltem Bohrungsdurchmesser sind längere Hübe bis zu 40 mm möglich. Die gesamte Serie CJP2 kann mit direkt montierten SMC-Autoschaltern D-M9/D-A9 ausgestattet werden, ohne dass zusätzliche Montagewinkel erforderlich sind. Weitere Optionen für die CJP2 sind Gummipuffer zur Stoßdämpfung, die einen leiseren Betrieb ermöglichen, sowie auftragsbezogene Modelle, darunter hitze- und kältebeständige Ausführungen. Zu den Montagemöglichkeiten gehören die Ausführungen mit Grundmontage/Frontplattenmontage, Flansch, Fuß, Gabelkopf und Zapfen. Die neue Serie CJP2 ist vollständig mit der bestehenden CJP-Serie von SMC austauschbar.

Hauptmerkmale

• Das Gehäusematerial wurde von Messing auf Aluminium umgestellt und dadurch das Gewicht deutlich reduziert.
• Die Gesamtlänge des Zylinders wurde verringert, wodurch er besonders kompakt ist.
• Jetzt können auch Halbleiter-Autoschalter montiert werden.
• Jetzt sind auch längere Hübe erhältlich.
• Interne Gummipuffer sorgen für einen leiseren Betrieb und eine längere Lebensdauer (bis zu 5 Millionen Zyklen).

Technische Daten

• Magnet: D (integriert)
• Montage: B (Grundmontage)
• Bohrungsdurchmesser: Ø16 mm
• Hub: 20 mm
• Kolbenstangengewinde: mit Gewinde
• Autoschalter: ohne Schalter
• Anschlussleitung oder vorkonfektionierter Steckverbinder: 0,5 m [bzw. keiner bei Ausführung ohne Schalter]
• Anzahl: 2 Stück [bzw. keine bei Ausführung ohne Schalter]

Zusätzliche Informationen

• Artikelnummer: CDJP2B16-20D
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
