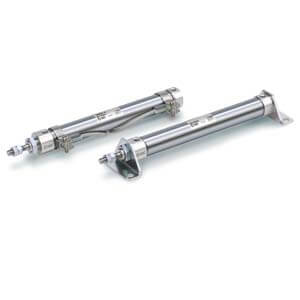

C(D)J2-Z, Druckluftzylinder, doppeltwirkend, durchgehende Kolbenstange – CDJ2D16-25Z-B

• Rundzylinder, einfach-/doppeltwirkend, durchgehende/einfache Kolbenstange, verdrehgesichert, direkte Montage und Optionen mit eingebautem Drosselrückschlagventil.
• Kolbendurchmesser (mm): 6, 10 und 16.
• Hublängen bis 400 mm.
• Viele Kopfdeckel und Befestigungselemente serienmäßig erhältlich.
• Feineinstellung der Position des Sensors durch Lösen nur einer Schraube.
• Zweifarbige elektronische Sensoren können montiert werden.
• Gummipuffer / Luftdämpfung.
• Viele kundenspezifische Ausführungen erhältlich.

Hauptmerkmale

• Standard doppeltwirkend, einfache Kolbenstange.<LI>Kolbendurchmesser: 6, 10, 16 (mm)<LI>Hublängen von 15 mm bis 400 mm, abhängig vom Kolbendurchmesser.<LI>Befestigungsarten: Grundausführung, Fußbefestigung, Flanschbefestigung, Gabelbefestigung.<LI>Teilenummern mit Kolbenstangenbefestigung und/oder Schwenkbefestigung erhältlich.<LI>Vielzahl an Sensoren und verschiedenen Anschlusskabellängen.

Technische Daten

• Magnet: D (eingebaut)
• Befestigung: D (Gabelbefestigung)
• Kolbendurchmesser: 16 mm
• Hub: 25
• Dämpfung: Gummipuffer
• Kopfdeckel: Rechtwinklig zur Achse
• Schwenkbefestigung: Ohne
• Kolbenstangenbefestigung: Ohne
• Sensor: Ohne Sensor
• Anschlusskabel oder Stecker: 0,5 m (oder ohne bei Ausführung ohne Sensor)
• Anzahl: 2 Stk. (oder ohne bei Ausführung ohne Sensor)
• Sensorbefestigung: B (Bandbefestigung)
• Kolbenstangen-Optionen: Ohne

Zusätzliche Informationen

• Teilenummer: CDJ2D16-25Z-B
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
