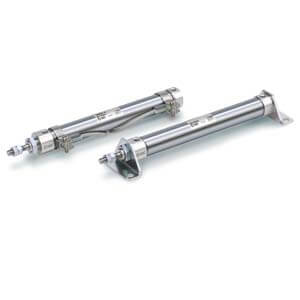

C(D)J2-Z, Druckluftzylinder, doppeltwirkend, durchgehende Kolbenstange – CDJ2D10-150Z-B

• Rundzylinder, einfach-/doppeltwirkend, durchgehende/einfache Kolbenstange, verdrehgesichert, direkt montierbar und mit integriertem Geschwindigkeitsregler erhältlich.
• Kolben-Ø (mm): 6, 10 und 16.
• Hübe bis 400 mm.
• Zahlreiche Kopfdeckel und Befestigungselemente standardmäßig verfügbar.
• Feineinstellung der Position des Näherungsschalters durch einfaches Lösen einer Schraube.
• 2-farbige elektronische Näherungsschalter montierbar.
• Gummipuffer / Luftdämpfung.
• Zahlreiche Sonderausführungen erhältlich.

Hauptmerkmale

• Standard doppeltwirkend, einfache Kolbenstange.<LI>Kolben-Ø: 6, 10, 16 (mm)<LI>Hübe von 15 mm bis 400 mm je nach Kolbendurchmesser.<LI>Befestigungsarten: Grundausführung, Fußbefestigung, Flanschbefestigung, Gabelbefestigung.<LI>Teilenummern mit Kolbenstangen-Gabelkopf und/oder Schwenkbefestigung erhältlich.<LI>Vielzahl an Schaltern und verschiedene Anschlusskabellängen.

Spezifikationen

• Magnet: D (integriert)
• Befestigung: D (Gabelbefestigung)
• Kolben-Ø: 10 mm
• Hub: 150
• Dämpfung: Gummipuffer
• Kopfdeckel: rechtwinklig zur Achse
• Schwenkbefestigung: Keine
• Kolbenstangen-Gabelkopf: Kein
• Näherungsschalter: Ohne Schalter
• Anschlusskabel oder Stecker: 0,5 m (bzw. keine Angabe bei fehlendem Schalter)
• Anzahl: 2 Stk. (bzw. keine Angabe bei fehlendem Schalter)
• Näherungsschalter-Befestigung: B (Bandbefestigung)
• Kolbenstangen-Optionen: Keine

Zusätzliche Informationen

• Teilenummer: CDJ2D10-150Z-B
• Lieferzeit (Tage): 3
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
