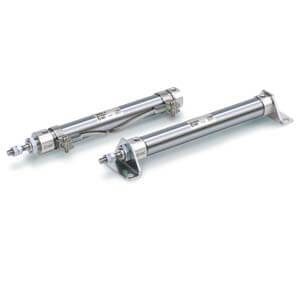

C(D)J2-Z, Pneumatikzylinder, doppeltwirkend, einseitige Kolbenstange – CDJ2B16-175Z-B

• Rundzylinder, einfach-/doppeltwirkend, mit einfacher/doppelter Kolbenstange, verdrehgesichert, mit Direktmontage und integrierter Geschwindigkeitsregelung.
• Kolbendurchmesser (mm): 6, 10 und 16.
• Hübe bis zu 400 mm.
• Viele Kopfdeckel und Befestigungswinkel standardmäßig verfügbar.
• Feineinstellung der Position des Automatikschalters durch einfaches Lösen einer Schraube.
• Halbleiter-Automatikschalter mit 2-Farben-Anzeige können montiert werden.
• Gummipuffer / Luftpolster.
• Viele Ausführungen auf Bestellung erhältlich.

Hauptmerkmale

• Standardausführung: doppeltwirkend, einfache Kolbenstange.<LI>Kolbendurchmesser: 6, 10, 16 (mm)<LI>Hübe von 15 mm bis 400 mm, abhängig vom Kolbendurchmesser.<LI>Befestigungen: Grundausführung, Fuß, Frontflansch, Doppelgabel.<LI>Bestellnummern mit Kolbenstangenendhalter und/oder Schwenkhalter erhältlich.<LI>Verschiedene Schalter und Anschlussleitungslängen.

Technische Daten

• Magnet: D (integriert)
• Montage: B (Grundausführung)
• Kolbendurchmesser: 16 mm
• Hub: 175
• Endlagendämpfung: Gummipuffer
• Kopfdeckel: Senkrecht zur Achse
• Schwenkhalter: Keiner
• Kolbenstangenendhalter: Keiner
• Automatikschalter: Kein Schalter
• Anschlussleitung oder vorkonfektionierter Steckverbinder: 0,5 m (oder keiner bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder keine bei Ausführung ohne Schalter)
• Montage des Automatikschalters: B (Bandmontage)
• Kolbenstangenoptionen: Keine

Zusätzliche Informationen

• Bestellnummer: CDJ2B16-175Z-B
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
