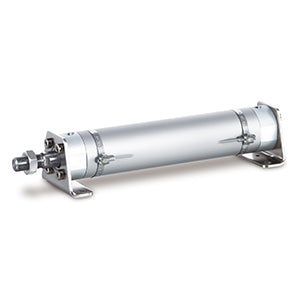

CG1-Z1, Luftzylinder, doppeltwirkend, einstöbig – CDG1ZN25TF-150Z1

• Kolbenbaugrößen (mm): 20, 25, 32, 40, 50, 63, 80, 100
• Hublängen bis zu 1500 mm
• Verbesserte Flexibilität der Rohrleitungen
• Befestigungsarten: Grundbefestigung, Fußbefestigung, Stirn- oder Endflansch, Stirn- oder Endlagerung, Gabelbefestigung
• Für Automatikschalter geeignet, mit verschiedenen Kabellängen.

Hauptmerkmale

• Standard: doppeltwirkend, einkolbig
• Kolbenbaugrößen (mm): 20, 25, 32, 40, 50, 63, 80, 100
• Hublängen bis zu 1000 mm
• Verbesserte Flexibilität der Rohrleitungen
• Befestigungsarten: Grundbefestigung, Fußbefestigung, Stirn- oder Endflansch, Stirn- oder Endlagerung, Gabelbefestigung
• Für Automatikschalter geeignet, mit verschiedenen Kabellängen.

Technische Daten

• Hub: 150
• Magnet: D (integrierter Magnet)
• Drehpunktbefestigung: Keine
• Automatikschalter: Kein Schalter
• Dämpfung: N (Gummipuffer)
• Sonderanfertigung: Keine
• Befestigung: Z (Grundbefestigung, mit Stirnlagerung, Innengewinde)
• Kolbenbaugröße: 25 mm
• Anschlusskabel oder vorkabelierter Stecker: 0,5 m (oder keiner, wenn kein Schalter)
• Anzahl: 2 Stk. (oder keiner, wenn kein Schalter)
• Kolbenstangenendbefestigung: Keine
• Kolbenstangenende: Stangenende mit Außengewinde
• Anschlussgewinde: TF [G ø32 bis ø100 Luftdämpfung (oder M5 ø20 bis ø25, G ø32 bis ø100 Gummipuffer)]
• Sonderanordnung der Anschlüsse: Keine

Zusätzliche Informationen

• Teilenummer: CDG1ZN25TF-150Z1
• Lieferzeit (Tage): 28
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
