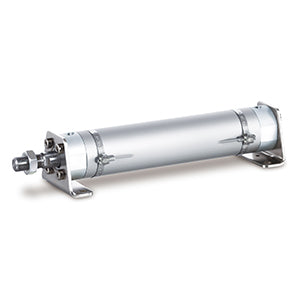

CG1-Z1, Luftzylinder, doppeltwirkend, einfachwirkend – CDG1BN100TF-125Z1

• Kolbendurchmesser (mm): 20, 25, 32, 40, 50, 63, 80, 100
• Hübe bis zu 1500 mm
• Erhöhte Flexibilität bei der Verrohrung
• Befestigungen: Basis, Fuß, vorderer oder hinterer Flansch, vorderer oder hinterer Lagerbock, Gabel
• Für eine Vielzahl von Kabellängen mit Endschalter erhältlich.

Hauptmerkmale

• Standard: doppeltwirkend, einfachstangig
• Kolbendurchmesser (mm): 20, 25, 32, 40, 50, 63, 80, 100
• Hübe bis zu 1000 mm
• Erhöhte Flexibilität bei der Verrohrung
• Befestigungen: Basis, Fuß, vorderer oder hinterer Flansch, vorderer oder hinterer Lagerbock, Gabel
• Für eine Vielzahl von Kabellängen mit Endschalter erhältlich.

Technische Daten

• Hub: 125
• Magnet: D (integrierter Magnet)
• Schwenkhalterung: keine
• Endschalter: kein Endschalter
• Dämpfung: N (Gummipuffer)
• Sonderausführung: keine
• Befestigung: B (Basis, ohne Lagerbockbefestigung, Innengewinde)
• Kolbendurchmesser: 100 mm
• Kabel oder vorverdrahteter Stecker: 0,5 m (oder keine bei Ausführung ohne Endschalter)
• Anzahl: 2 Stück (oder keine bei Ausführung ohne Endschalter)
• Kolbenstangen-Endhalterung: keine
• Kolbenstangenende: Außengewinde
• Anschlussgewinde: TF [G ø32 bis ø100 Luftpolster (oder M5 ø20 bis ø25, G ø32 bis ø100 Gummipuffer)]
• Spezielle Anschlussposition: keine

Zusätzliche Informationen

• Artikelnummer: CDG1BN100TF-125Z1
• Lieferzeit (Tage): 28
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
