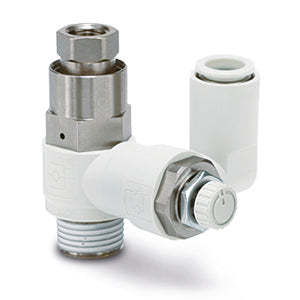

Integriertes entsperrbares Rückschlagventil - ASP – ASP630F-F04-10S

• Die Serie ASP ist ein Drosselrückschlagventil mit integriertem entsperrbarem Rückschlagventil. Diese Kombination ermöglicht die Steuerung von Zylindergeschwindigkeiten und erlaubt temporäre Zwischenstopps. Das ASP ist standardmäßig mit einer chemischen Vernickelung aller Messingteile ausgestattet und bietet eine um 360 Grad freie Ausrichtung des Schlauchanschlusses.

Hauptmerkmale

• Anschlussgröße: 1/8, 1/4, 3/8, 1/2
• Anwendbarer Außendurchmesser der Schlauchleitung: Ø 6 bis Ø 12 mm und Ø 1/4" bis Ø 1/2"
• Betriebsdruckbereich: 0,1 bis 1 MPa.

Technische Daten

• Gehäusegröße: 6 (1/2 Basis)
• Anschlussgröße: F04 (Zylinderseite [R(PT) 1/2] Steueranschluss [G(PF) 1/4])
• Anwendbarer Schlauch-Außendurchmesser: Ø10
• Kundenspezifische Ausführungen: Keine
• Kontermutter: Standard (Sechskant)

Zusätzliche Informationen

• Teilenummer: ASP630F-F04-10S
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8481209090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
