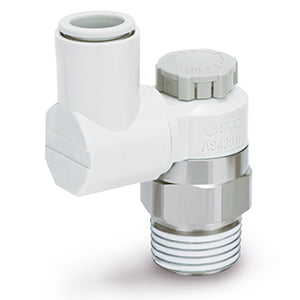

Universal – AS*3*1F-A – AS4301F-G04-10A

• Der Einsatz von SMC-Drosselrückschlagventilen mit integrierten One-Touch-Steckverbindungen minimiert die Montagezeit, reduziert die Bauhöhe und ermöglicht ein kompakteres Maschinendesign. Bei diesen Drosselrückschlagventilen lässt sich der Körper drehen, was die Installation vereinfacht. Erhältlich in Gewindegrößen von M3 bis 1/2, sowohl in Zoll (NPT) als auch in metrischer Ausführung R(PT), sowie mit Schlauchaußendurchmessern von 3,2 mm bis 12 mm (metrisch) und 1/8 bis 1/2 (Zoll). Mit optionalen Winkel- und Universal-Ausführungen (für erhöhte Flexibilität) sowie Abluft- und Zuluftdrosselung sind diese Ventile für die meisten Anwendungen ausgelegt.

Hauptmerkmale

• Anschlussgröße: M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
• Anwendbarer Schlauch-Außen-Ø: Ø 3,2 bis Ø 16 mm und Ø 1/8" bis Ø 1/2"
• Betriebsdruckbereich: 0,1 bis 1 MPa.

Spezifikationen

• Clean-Serie: Keine
• Baugröße: 4 (1/2)
• Typ: 3 (Universal)
• Regelungsart: 0 (Abluftdrosselung)
• Gewindeart: G (G)
• Anschlussgröße: 04 (1/2)
• Schlüsselweite [H]: Baugröße 1: 9 mm; Baugröße 2, 3, 4 Keine
• Anwendbarer Schlauch-Außen-Ø: Ø10
• Dichtung: Keine
• Sonderanfertigung: Keine

Zusätzliche Informationen

• Artikelnummer: AS4301F-G04-10A
• Lieferzeit (Tage): 18
• Mindestbestellmenge: 1
• Ursprungsland: IN
• TARIC-Code: 8481209090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
