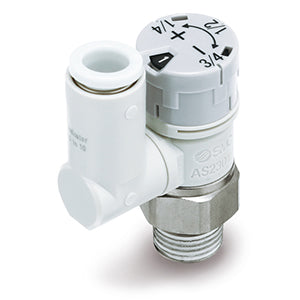

Mit Kompaktanzeige, Universal – AS*3*1FS-G-A – AS2301FS-G01-06A

• Die Verwendung von SMC-Drosselrückschlagventilen mit integrierten One-Touch-Steckverbindungen minimiert die Montagezeit, reduziert die Bauhöhe und ermöglicht ein kompakteres Maschinendesign. Bei diesen Drosselrückschlagventilen lässt sich das Gehäuse drehen, um die Installation zu vereinfachen. Erhältlich in Gewindegrößen von M3 bis 1/2 Zoll, sowohl in Zoll (NPT) als auch in metrischen Ausführungen R(PT), mit Schlauchgrößen von 3,2 mm bis 12 mm Außendurchmesser (metrisch) und 1/8 bis 1/2 Zoll Außendurchmesser (Zoll) sowie mit optionalen Winkel- und Universalmodellen (erhöhte Flexibilität) und für Zuluft- oder Abluftdrosselung, sind diese Drosselrückschlagventile für die meisten Anwendungen ausgelegt.

Hauptmerkmale

• Gewinde: G
• Anschlussgröße: M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
• Geeigneter Schlauch-Außendurchmesser: Ø 3,2 bis Ø 12 mm und Ø 1/8" bis Ø 1/2"
• Betriebsdruckbereich: 0,1 bis 1 MPa.

Spezifikationen

• Baugröße: 2 (1/8, 1/4)
• Typ: 3 (Universal)
• Regelungsart: 0 (Abluftdrosselung)
• Anschlussgröße: 01 (1/8)
• Schlauch: 06 (ø6)
• Sonderanfertigung: Keine

Zusätzliche Informationen

• Artikelnummer: AS2301FS-G01-06A
• Lieferzeit (Tage): 28
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8481209090

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
