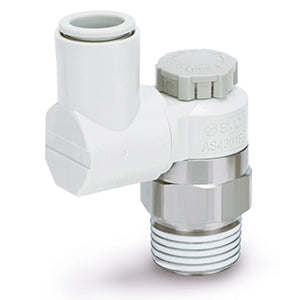

Universal – AS*3*1F-A – AS2301F-G02-10A

• Der Einsatz von SMC-Drosselrückschlagventilen mit integrierten One-Touch-Steckverbindungen minimiert die Montagezeit, reduziert die Bauhöhe und ermöglicht ein kompakteres Maschinendesign. Diese Drosselrückschlagventile ermöglichen es, den Körper für eine einfache Installation zu drehen. Erhältlich in Gewindegrößen von M3 bis 1/2, sowohl in Zoll (NPT) als auch metrisch R(PT), mit Schlauchgrößen von 3,2 mm bis 12 mm Außendurchmesser (metrisch) und 1/8 bis 1/2 Außendurchmesser (Zoll), sowie mit optionaler Winkel- und Universalbauform (erhöhte Flexibilität) und als Abluft- oder Zuluftdrosselung, sind diese Drosselrückschlagventile für die meisten Anwendungen ausgelegt.

Hauptmerkmale

• Anschlussgröße: M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
• Anwendbarer Schlauch-Außendurchmesser: Ø 3,2 bis Ø 16 mm und Ø 1/8" bis Ø 1/2"
• Betriebsdruckbereich: 0,1 bis 1 MPa.

Spezifikationen

• Reinraum-Serie: Keine
• Gehäusegröße: 2 (1/8, 1/4)
• Typ: 3 (Universal)
• Regelungsart: 0 (Abluftdrosselung)
• Gewindeart: G (G)
• Anschlussgröße: 02 (1/4)
• Schlüsselweite [H]: Gehäusegröße 1: 9 mm; Gehäusegröße 2, 3, 4 Keine
• Anwendbarer Schlauch-Außendurchmesser: Ø10
• Dichtung: Keine
• Sonderanfertigung: Keine

Zusätzliche Informationen

• Teilenummer: AS2301F-G02-10A
• Lieferzeit (Tage): 18
• Mindestbestellmenge: 1
• Ursprungsland: IN
• TARIC-Code: 8481209090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
