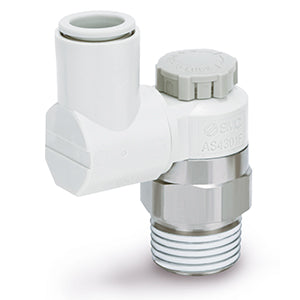

Universal – AS*3*1F-A – AS2301F-01-08SA

• SMC-Drosselrückschlagventile mit integrierten Steckverbindungen verkürzen die Installationszeit, verringern die Einbauhöhe und ermöglichen eine kompaktere Maschinenausführung. Bei diesen Drosselrückschlagventilen lässt sich das Gehäuse drehen, um die Installation zu erleichtern. Sie sind mit Gewindegrößen von M3 bis 1/2 Zoll in Zollausführung (NPT) und metrischer Ausführung R(PT) sowie für Schlauchaußendurchmesser von 3,2 mm bis 12 mm (metrisch) und 1/8 bis 1/2 Zoll (Zollausführung) erhältlich. Zudem stehen sie als Winkel- und Universal-Ausführung (für mehr Flexibilität) sowie als Zuluft- und Abluftdrossel zur Verfügung. Damit sind diese Drosselrückschlagventile für die meisten Anwendungen geeignet.

Hauptmerkmale

• Anschlussgröße: M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
• Geeigneter Schlauch-Außendurchmesser: Ø 3,2 bis Ø 16 mm und Ø 1/8" bis Ø 1/2"
• Betriebsdruckbereich: 0,1 bis 1 MPa.

Technische Daten

• Reihe für Reinraumanwendungen: Keine
• Gehäusegröße: 2 (1/8, 1/4)
• Typ: 3 (Universal)
• Drosselungsart: 0 (Abluftdrossel)
• Gewindetyp: R oder metrisch
• Anschlussgröße: 01 (1/8)
• Schlüsselweite [H]: Gehäusegröße 1
• Gehäusegrößen 2, 3, 4: Keine
• Geeigneter Schlauch-Außendurchmesser: Ø 8
• Dichtung: S (mit Dichtmittel)
• Sonderanfertigung: Keine

Zusätzliche Informationen

• Artikelnummer: AS2301F-01-08SA
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: IN
• TARIC-Code: 8481209090
