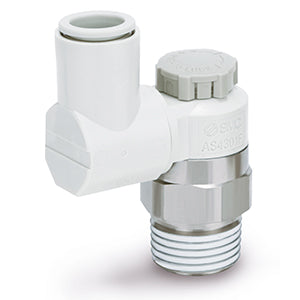

Universal – AS*3*1F-A – AS2301F-01-06SA

• SMC-Drosselrückschlagventile mit integrierten Einhandanschlüssen verkürzen die Installationszeit, reduzieren die Bauhöhe und ermöglichen ein kompakteres Maschinendesign. Bei diesen Drosselrückschlagventilen lässt sich das Gehäuse drehen, um die Installation zu erleichtern. Sie sind in Gewindegrößen von M3 bis 1/2 Zoll, sowohl in Zoll (NPT) als auch metrisch (R/PT), und für Schlauchaußendurchmesser von 3,2 mm bis 12 mm (metrisch) sowie 1/8 bis 1/2 Zoll (Zollmaß) erhältlich. Mit optionaler Winkel- und Universalausführung (für erhöhte Flexibilität) sowie Abluft- und Zuluftdrosselung sind diese Drosselrückschlagventile für die meisten Anwendungen geeignet.

Hauptmerkmale

• Anschlussgröße: M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
• Geeigneter Schlauchaußendurchmesser: Ø 3,2 bis Ø 16 mm und Ø 1/8" bis Ø 1/2"
• Betriebsdruckbereich: 0,1 bis 1 MPa.

Technische Daten

• Reinraumserie: Keine
• Gehäusegröße: 2 (1/8, 1/4)
• Typ: 3 (Universal)
• Regelungsart: 0 (Abluftdrosselung)
• Gewindetyp: R oder metrisch
• Anschlussgröße: 01 (1/8)
• Schlüsselweite [H]: Gehäusegröße 1
• Gehäusegrößen 2, 3, 4: Keine
• Geeigneter Schlauchaußendurchmesser: Ø6
• Dichtung: S (mit Dichtmittel)
• Sonderanfertigung: Keine

Zusätzliche Informationen

• Artikelnummer: AS2301F-01-06SA
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: IN
• TARIC-Code: 8481209090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
