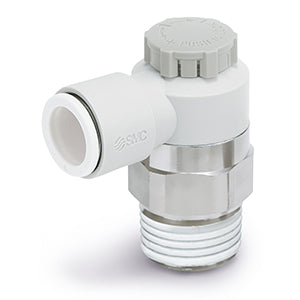

Mit Steckanschluss, Winkel – AS*2*1FG-A – AS2201FG-01-08SA

• Die Verwendung von SMC-Drosselrückschlagventilen mit integrierten One-Touch-Steckverbindungen minimiert die Montagezeit, reduziert die Bauhöhe und ermöglicht ein kompakteres Maschinendesign. Diese Drosselrückschlagventile ermöglichen es, das Gehäuse für eine einfache Installation zu drehen. Erhältlich in Gewindegrößen von M3 bis 1/2, sowohl in Zoll (NPT) als auch in metrischem R(PT)-Gewinde, mit Schlauchaußendurchmessern von 3,2 mm bis 12 mm (metrisch) und 1/8 bis 1/2 (Zoll), sowie optional in Winkel- und Universalbauweise (erhöhte Flexibilität) und als Zuluft- oder Abluftdrosselung – diese Drosselrückschlagventile sind für die meisten Anwendungen ausgelegt.

Hauptmerkmale

• Edelstahl 303
• Anschlussgröße: M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
• Geeigneter Schlauch-Außendurchmesser: Ø 2 bis Ø 16 mm und Ø 1/8" bis Ø 1/2"
• Betriebsdruckbereich: 0,1 bis 1 MPa.

Spezifikationen

• Reinraum-Serie: Keine
• Gehäusegröße: 2 (1/8, 1/4)
• Typ: 2 (Winkel)
• Regelungsart: 0 (Abluftdrosselung)
• Gewinde: R (oder metrisch)
• Anschlussgröße: 01 (1/8)
• Geeigneter Schlauch-Außendurchmesser: 08 (ø8)
• Dichtung: S (mit Dichtmittel)
• Sonderanfertigung: Keine

Zusätzliche Informationen

• Teilenummer: AS2201FG-01-08SA
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: IN
• TARIC-Code: 8481209090

Dokumente

• Katalog (PDF)
• CAD-Modell
